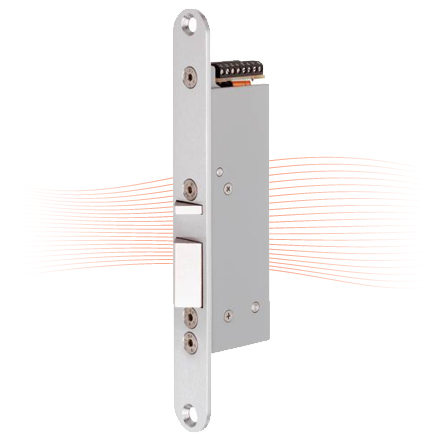

Das Verriegelungsprisma wird über Federkraft in der Verriegelungsposition gehalten. Beim Schließen der Tür rastet das Prisma in das Schließblech ein. Wird der Türöffner bestromt, wird das Prisma festgestellt und die Tür ist verriegelt.

Bei den Modellen mit integriertem Türkontakt kann die Verriegelungsaktivierung auf den Zustand "Tür zu", gesteuert über den Türkontakt, eingeschränkt werden.
Der integrierte Ankerkontakt (25V / 1A) kann zur elektrischen Überwachung des Verrriegelungszustandes verwendet werden.
Systemvoraussetzungen:
Pendeltürschließer mit einstellbarer Schließkraft und Schließgeschwindigkeit zur sicheren Positionierung des Türblatts in Verriegelungsbereitschaft.

DIN links und rechts verwendbar. Fallenvorlast max. 5000N.
Montagedistanz zwischen Stulp und Schließblech 3 mm (min. 2 mm, max. 4,5 mm).
4 Distanzplatten. Integrierter Rückmeldekontakt.

Diode (05)
Rückmeldekontakt (RR)
